Предварительная затяжка титанового болта обеспечивает надёжность соединения под нагрузкой и предотвращает ослабление. Отраслевые стандарты рекомендуют использовать 70–80% от предельной нагрузки болта для оптимальной работы. В таблице ниже представлены рекомендуемые значения момента затяжки для распространённых размеров титановых болтов:

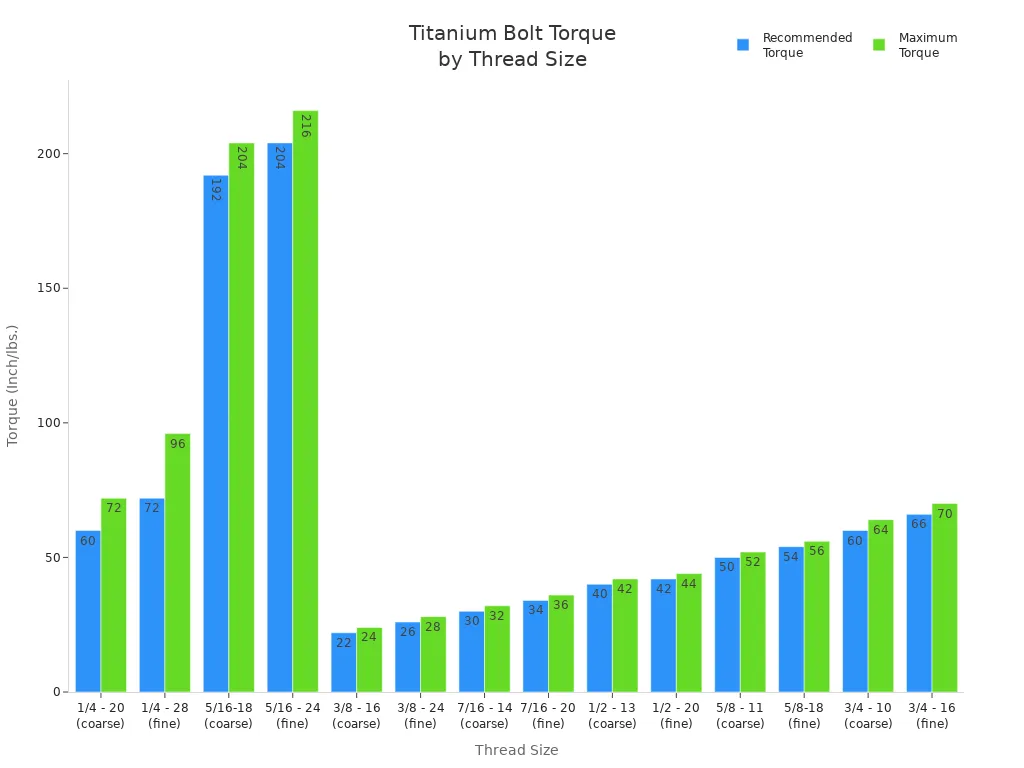

| Размер нити | Рекомендуемый крутящий момент (дюйм/фунт) | Максимальный крутящий момент (дюйм/фунт) |
|---|---|---|
| 1/4 – 20 (крупный) | 60 | 72 |
| 1/4 – 28 (хорошо) | 72 | 96 |
| 5/16-18 (крупный) | 192 | 204 |
| 5/16 – 24 (хорошо) | 204 | 216 |
| 3/8 – 16 (крупный) | 22 | 24 |
| 3/8 – 24 (хорошо) | 26 | 28 |
| 7/16 – 14 (крупный) | 30 | 32 |
| 7/16 – 20 (хорошо) | 34 | 36 |
| 1/2 – 13 (крупный) | 40 | 42 |
| 1/2 – 20 (хорошо) | 42 | 44 |
| 5/8 – 11 (крупный) | 50 | 52 |
| 5/8-18 (хорошо) | 54 | 56 |
| 3/4 – 10 (крупный) | 60 | 64 |
| 3/4 – 16 (хорошо) | 66 | 70 |
Основы предварительного натяжения титановых болтов
Что такое предварительная загрузка
Предварительная нагрузка описывает начальное натяжение, приложенное к титановый болт Во время затяжки. Это натяжение создаёт зажимное усилие, которое удерживает соединение и противостоит внешним нагрузкам. Инженеры измеряют преднатяг по формуле: Предварительная нагрузка (F) = 0.75 × A × σy, где F — сила предварительной нагрузки, A — площадь растягивающего напряжения, а σy предел текучести материала болта.
Правильное предварительное натяжение гарантирует, что болт остаётся под напряжением даже при воздействии динамических сил. Это натяжение предотвращает разъединение соединения и сохраняет структурную целостность конструкции. Титановые болты требуют постоянного предварительного натяжения для обеспечения надёжной работы в сложных условиях.
Предварительный натяг также влияет на реакцию соединения на вибрацию и сдвиговые нагрузки. При правильном натяжении болт препятствует ослаблению и обеспечивает надёжное соединение. Это защищает соединение от непредвиденных перемещений и снижает риск выхода из строя.
Почему предварительная загрузка имеет значение
Предварительный натяг играет решающую роль в обеспечении безопасности и долговечности титановых болтовых соединений. Он обеспечивает целостность соединения, предотвращая перемещение соединяемых деталей, что особенно важно в условиях вибрации или переменных нагрузок. Равномерное распределение нагрузки по всему соединению минимизирует риск разрушения из-за локальной концентрации напряжений.
Достаточный предварительный натяг повышает усталостную прочность, позволяя соединению выдерживать многократные циклы нагрузки без трещин и разрушений. Инженеры полагаются на правильное натяжение для продления срока службы узлов и снижения потребности в обслуживании. В герметизации предварительный натяг поддерживает компрессию и предотвращает утечки, что крайне важно для систем транспортировки жидкостей или газов.
Без достаточного предварительного натяжения болты могут ослабнуть, что снизит безопасность и производительность. Чрезмерное натяжение также может повредить болт или соединение, поэтому необходимо точное приложение предварительного натяжения. Специалисты используют таблицы моментов затяжки и методы расчёта для достижения идеального баланса между натяжением и усталостной прочностью.
Расчет предварительной нагрузки титанового болта
Соотношение крутящего момента и предварительного натяга
Предварительная нагрузка титанового болта зависит от крутящего момента, приложенного при установке. Инженеры используют крутящий момент для создания напряжения в болте, что обеспечивает необходимый предварительный натяг. Соотношение между крутящим моментом и предварительным натягом является линейным., поэтому удвоение крутящего момента удваивает натяжение, пока болт не сломается.
В следующей таблице обобщены ключевые переменные в этом соотношении:
| Технология | Описание |
|---|---|
| T | Крутящий момент, приложенный к болту |
| F | Результирующая предварительная нагрузка в болте |
| D | Диаметр болта |
| K | Коэффициент гайки (коэффициент крутящего момента) |
Необходимо тщательно рассчитать момент предварительной нагрузки, чтобы избежать превышения предельной нагрузки болта. Большинство инженерных стандартов рекомендуют предварительную нагрузку в размере 70–80% от предельной нагрузки. титановые болты. Этот диапазон обеспечивает баланс между прочностью на растяжение и усталостной прочностью, гарантируя, что соединение останется надежным под нагрузкой.
- Обычно используется предварительная нагрузка, составляющая около 80% от предельного предела текучести.
- Для обеспечения надлежащего функционирования соединений болты часто предварительно нагружаются на 75% от предельной нагрузки.
Инженеры используют цифровые измерители момента и статистический анализ для измерения и проверки момента предварительного натяжения. Эти инструменты помогают гарантировать, что предварительный натяжение винта соединителя соответствует проектным требованиям и обеспечивает целостность соединения.
Факторы, влияющие на предварительную нагрузку
На предварительный натяг титановых болтов влияет ряд факторов. Важную роль играют качество поверхности и состояние резьбы. При затяжке гайки микроскопические выступы на резьбе создают трение. Эти выступы могут сдвигаться и заклиниваться, увеличивая трение и снижая эффективный предварительный натяг.
Размер резьбы также влияет на предварительный натяг. Если резьба слишком большая, она может быть слишком плотно прижата, что приведёт к снижению предварительного натяга при том же крутящем моменте. Если резьба слишком маленькая, площадь контакта уменьшается, что может привести к поломке зубьев винта под нагрузкой. Высокое контактное давление и трение во время затяжки генерируют тепло в зоне контакта резьбы. Это тепло может вызвать локальное слипание, что приведёт к заеданию резьбы и отрицательно скажется на предварительном натяге.
Инженеры используют несколько методов для определения правильного предварительного натяга и крутящего момента:
| Метод/Инструмент | Описание |
|---|---|
| Цифровой измеритель крутящего момента | Измеряет крутящие моменты фиксации и снятия, калибруется в соответствии с отраслевыми стандартами. |
| Статистический анализ | Анализирует значения предварительной нагрузки и крутящего момента с использованием методов ANOVA. |
| Измерение предварительной нагрузки | Получает значения после стабилизации, усредняя несколько измерений. |
| Конечно-элементный анализ | Оценивает предварительную нагрузку посредством удлинения винта, предлагая оптимальные уровни. |
Ослабление предварительного натяжения может происходить со временем из-за усадки материала или изменений окружающей среды. Инженеры должны учитывать этот эффект для поддержания необходимого натяжения и усталостной прочности на протяжении всего срока службы узла. Правильное применение предварительного натяжения обеспечивает постоянство предварительного натяжения титанового болта, сводя к минимуму риск разрушения соединения.
Таблица предварительной нагрузки титановых болтов
Рекомендуемые значения
Инженеры используют таблицы предварительного натяжения титановых болтов для выбора правильного момента затяжки для каждого размера болта. Эти таблицы содержат рекомендуемые значения предварительного натяжения и момента затяжки, которые помогают поддерживать натяжение в соединении и предотвращать усталость. Значения в таблице ниже представляют собой типичные рекомендации для распространённых размеров титановых болтов в стандартных условиях.
| Размер нити | Рекомендуемая предварительная нагрузка (фунт-сила) | Рекомендуемый момент затяжки (дюйм-фунт) | Максимальный момент затяжки (дюйм-фунт) |
|---|---|---|---|
| 1 / 4 - 20 | 1,800 | 60 | 72 |
| 1 / 4 - 28 | 2,160 | 72 | 96 |
| 5 / 16 - 18 | 3,600 | 192 | 204 |
| 5 / 16 - 24 | 4,080 | 204 | 216 |
| 3 / 8 - 16 | 5,400 | 222 | 244 |
| 3 / 8 - 24 | 6,000 | 266 | 288 |
| 7 / 16 - 14 | 7,800 | 300 | 320 |
| 7 / 16 - 20 | 8,400 | 340 | 360 |
| 1 / 2 - 13 | 10,800 | 400 | 420 |
| 1 / 2 - 20 | 11,400 | 420 | 440 |
| 5 / 8 - 11 | 15,000 | 500 | 520 |
| 5 / 8 - 18 | 16,200 | 540 | 560 |
| 3 / 4 - 10 | 21,600 | 600 | 640 |
| 3 / 4 - 16 | 23,400 | 660 | 700 |
Примечание: Рекомендуемые значения предварительного натяга и момента затяжки могут меняться в зависимости от условий эксплуатации и окружающей среды. Такие факторы, как коэффициент трения, смазка, температура и тип материала, могут влиять на предварительный натяг, достигаемый при заданном крутящем моменте.
| фактор | Описание |
|---|---|
| Коэффициенты трения | Различаются в зависимости от материалов, влияя на соотношение крутящего момента и предварительной нагрузки. |
| Условия смазки | Влияют на трение и, следовательно, на значения предварительной нагрузки. |
| Температурные колебания | Может изменять свойства материала и коэффициенты трения, влияя на предварительную нагрузку. |
| Тип материала | Титановые винты имеют более высокий коэффициент трения, чем стальные, что требует корректировки крутящего момента. |
Как пользоваться диаграммой
Инженеры интерпретируют диаграммы преднатяга титановых болтов, сопоставляя размер болта с рекомендуемым преднатягом и моментом затяжки. Они должны учитывать соотношение между приложенным крутящим моментом и преднатягом болта, которое определяется формулой T = K · db · Fp. Коэффициент гайки (K) меняется в зависимости от материала и смазочных материалов, поэтому для точного определения преднатяга требуется тщательный выбор этих переменных.
- Инженеры должны убедиться, что предварительная нагрузка достаточна для функционирования соединения.
- Они должны анализировать нагрузки на болты, чтобы предотвратить разрушение при растяжении или сдвиге.
- Требуемое растяжение болта зависит от требуемой предварительной нагрузки на крепеж.
- Перед окончательным выбором момента затяжки необходимо учесть рабочие нагрузки и возможные виды отказов.
- Для болтов с соотношением сцепления к диаметру менее 4:1 инженерам следует рассчитать ожидаемое растяжение или определить соотношение предварительной нагрузки и растяжения экспериментальным путем.
Стандартные таблицы предварительной нагрузки служат руководством для типичных случаев применения. В нестандартных ситуациях эти таблицы могут не учитывать потери при запрессовке, осевые и сдвигающие силы, а также различия в способах затяжки. Влияние окружающей среды, такое как тепловое расширение, также может влиять на предварительную нагрузку титанового болта. Инженеры должны корректировать рекомендуемые значения предварительной нагрузки и момента затяжки в соответствии с конкретными условиями, обеспечивая надлежащее натяжение и устойчивость соединения к усталости.
Специально разработанные титановые болты для достижения идеального предварительного натяга
Зачем нужна кастомизация
Инженерам часто требуются титановые болты, рассчитанные на особые требования к предварительной нагрузке. Изготовленные по индивидуальному заказу титановые крепежи Повышают производительность и продлевают срок службы в сложных условиях. Они снижают риск выхода из строя деталей при выполнении критически важных операций благодаря соблюдению точных допусков.
Изготовленные по индивидуальному заказу болты выдерживают суровые условия, не ржавея и не разрушаясь, что позволяет реже их менять и снижать затраты на обслуживание. Улучшенные механические свойства позволяют болтам выдерживать особые нагрузки и гасить вибрации. Титановые болты обладают превосходным соотношением прочности и веса, что делает их идеальными для применений, где снижение веса имеет решающее значение.
Высокая коррозионная стойкость обеспечивает надежность в суровых условиях, сводя к минимуму потребность в обслуживании. Исключительная прочность позволяет этим болтам выдерживать постоянное натяжение и экстремальные температуры. Возможность индивидуального подбора помогает поддерживать предварительную нагрузку на винт соединителя и предотвращает усталостные разрушения.
Совет: изготовленные на заказ титановые болты обеспечивают надежную прочность на растяжение и усталость, особенно в аэрокосмической, судостроительной и автоспортивной отраслях.
Как кастомизировать титановые болты
Производители предлагают несколько вариантов настройкиo оптимизировать предварительную нагрузку и натяжение титанового болта. Инженеры подбирают конструкцию головки, ее размеры и отделку в соответствии с требованиями конкретного проекта. В таблице ниже представлены распространённые варианты адаптации:
| Вариант настройки | Описание |
|---|---|
| Варианты цвета | Титановые болты могут быть анодированы в различные цвета для придания эстетической привлекательности. |
| Варианты дизайна головы | Варианты включают шестигранную, Torx и противоугонную конструкцию, что влияет как на эстетику, так и на функциональность. |
| Размеры и особенности установки | Доступны в различных размерах для обеспечения надлежащей установки на различные транспортные средства и узлы. |
Инженеры подбирают размеры болтов, соответствующие требуемому натяжению и предварительной нагрузке для каждого случая применения. Они выбирают конструкцию головки, которая улучшает передачу крутящего момента и сопротивляется усталости при многократных нагрузках. Анодированное покрытие защищает от коррозии и помогает поддерживать натяжение в течение длительного времени.
Индивидуальная настройка позволяет инженерам решать проблему ослабления предварительного натяжения и поддерживать предварительный натяг винтов соединителя в специализированных условиях. Благодаря индивидуальному подбору титановых болтов достигается оптимальное натяжение и минимизируется усталость, что гарантирует долгосрочную надежность.
Распространенные ошибки, которых следует избегать
Чрезмерное затягивание
Чрезмерная затяжка титановых болтов остаётся распространённой ошибкой в промышленных условиях. Превышение рекомендуемого предварительного натяжения приводит к срыву резьбы, деформации болта и даже его поломке. Чрезмерное натяжение может со временем снизить прочность болта, что приведёт к ползучести и, в конечном итоге, к разрушению соединения.
- Чрезмерная затяжка может привести к поломке винта и нарушению целостности узла.
- Высокое натяжение увеличивает риск усталости, особенно в условиях повторяющихся циклов нагрузки.
- Использование динамометрического ключа помогает избежать этой ошибки, обеспечивая точное натяжение.
Совет: Всегда соблюдайте требования к моменту затяжки, чтобы не повредить болт или соединение.
Недостаточная затяжка
Недостаточная затяжка создаёт значительные риски для надёжности соединений. Недостаточный предварительный натяг делает соединения уязвимыми к вибрации, шуму и снижает их производительность. Ослабленные болты могут разъединиться под действием нагрузки, что приведёт к разрушению конструкции или возникновению угрозы безопасности.
- Недостаточное натяжение может привести к усталости и преждевременному ослаблению.
- В механических узлах с низкой предварительной нагрузкой часто возникают проблемы с разъединением соединений и поломками, вызванными вибрацией.
- Если недостаточная затяжка приведет к широкомасштабным сбоям, это может привести к отзыву продукции и ущербу репутации.
Монтажникам следует всегда проверять, соответствует ли приложенное натяжение рекомендуемой предварительной нагрузке для каждого размера болта.
Игнорирование факторов окружающей среды
Условия окружающей среды играют решающую роль в сохранении предварительного натяжения и усталостной прочности. Колебания температуры могут ослабить титановые болты и снизить их способность сохранять натяжение. Коррозионные среды, например, содержащие хлориды, могут ускорить потерю предварительного натяжения, если не контролировать их должным образом.
- Титановые болты устойчивы ко многим коррозионным агентам, но игнорирование подготовки поверхности или использование несовместимых материалов все равно может вызвать проблемы.
- Высокие температуры снижают прочность и натяжение болтов, увеличивая риск усталости и разрушения соединений.
- Пренебрежение этими факторами может привести к плохому сохранению предварительной нагрузки и дорогостоящему техническому обслуживанию.
Примечание: При выборе и установке титановых болтов всегда учитывайте влияние окружающей среды, чтобы обеспечить длительную прочность на растяжение и усталость.
Заключение
Для обеспечения безопасности и надежности титановые болтовые соединения требуют точной предварительной нагрузки и правильной техники.
- Предварительная нагрузка создает зажимное усилие, предотвращает ослабление и равномерно распределяет натяжение по всему соединению.
- Инженеры добиваются оптимального натяжения, следуя рекомендуемым процентным значениям и используя калиброванные инструменты.
- Правильное натяжение увеличивает усталостную долговечность и сохраняет структурную целостность в тяжелых условиях эксплуатации.
- Достаточная предварительная нагрузка позволяет болтам противостоять усталости и сохранять натяжение при динамических нагрузках.
- Использование таблиц крутящего момента и передовых методов помогает инженерам избегать усталостных разрушений и потери натяжения.
Предварительная нагрузка болта остаётся важнейшим фактором для прочности соединений, эффективного распределения нагрузки и повышения усталостной прочности. Инженеры должны всегда проверять прочность на растяжение и усталость для каждого применения.
